1. Inzicht in draagarmstellingen in industriële opslagsystemen

Draagarmstellingen is een opslagsysteem opgebouwd uit verticale stalen kolommen voorzien van horizontale armen die naar buiten uitsteken, waardoor open schapniveaus ontstaan zonder dat staanders aan de voorkant de toegang blokkeren. Deze configuratie maakt draagarmstellingen vooral geschikt voor lange, omvangrijke of onregelmatig gevormde materialen die niet gemakkelijk op conventionele rekken of palletstellingen passen. Artikelen zoals buizen, houten planken, stalen staven, aluminium profielen en gewalste goederen worden gewoonlijk direct over de armen geplaatst, waarbij hun eigen lengte stabiliteit biedt over meerdere steunpunten. Omdat er geen voorkolommen zijn, kunnen met draagarmstellingen vorkheftrucks, kranen of handmatige handlingapparatuur vanaf de open zijde naderen en materiaal over de volledige lengte laden of lossen. Dit toegangspatroon vermindert de verwerkingstijd in vergelijking met rekken waarbij goederen verticaal in smalle baaien moeten worden getild.

Draagarmstellingen worden veel aangetroffen in meubelfabrieken, hardwareproductiefaciliteiten, bouwmaterialenwerven en metaal- of kunststofverwerkingsfabrieken, waar lange grondstoffen of afgewerkte componenten moeten worden georganiseerd op grootte, type of productiefase. In deze omgevingen helpen draagarmstellingen lange voorraden van de vloer te houden, het risico op buigen of schade door onjuist stapelen te verminderen en individuele artikelen gemakkelijker te identificeren en op te halen. Het ontwerp met open armen ondersteunt ook gemengde opslagstrategieën, omdat extra terrasplanken of gaasplanken bovenop de armen kunnen worden geïnstalleerd om kleinere artikelen in dozen naast de langere voorraad te plaatsen. Als gevolg hiervan worden draagarmstellingen vaak niet alleen geselecteerd voor speciale opslag van lange artikelen, maar ook voor magazijnen die een combinatie van lange en standaardvoorraad beheren binnen dezelfde footprint.

Omdat zoveel van de materialen die op draagarmstellingen worden verwerkt, over de hele lengte stijf zijn, maar kwetsbaar zijn voor buigen of buigen als ze niet worden ondersteund, ontleent het opslagformaat in feite zijn eigen dragende logica aan de items die het bevat: een stuk pijp of hout dat over verschillende open armen rust, gedraagt ​​zich ongeveer als een balk die op meerdere punten wordt ondersteund en blijft rechter en stabieler dan hetzelfde item dat op de vloer rust of in een bak wordt geperst. Dit is een van de redenen waarom draagarmstellingen het voorkeursformaat blijven, zelfs als de vloerruimte beperkt is, omdat het alternatief van vloeropslag vaak meer kost aan verspilde ruimte, handlingtijd en materiële schade dan de rackinstallatie zelf.

2. Structureel ontwerp en werkingsprincipe van draagarmstellingen

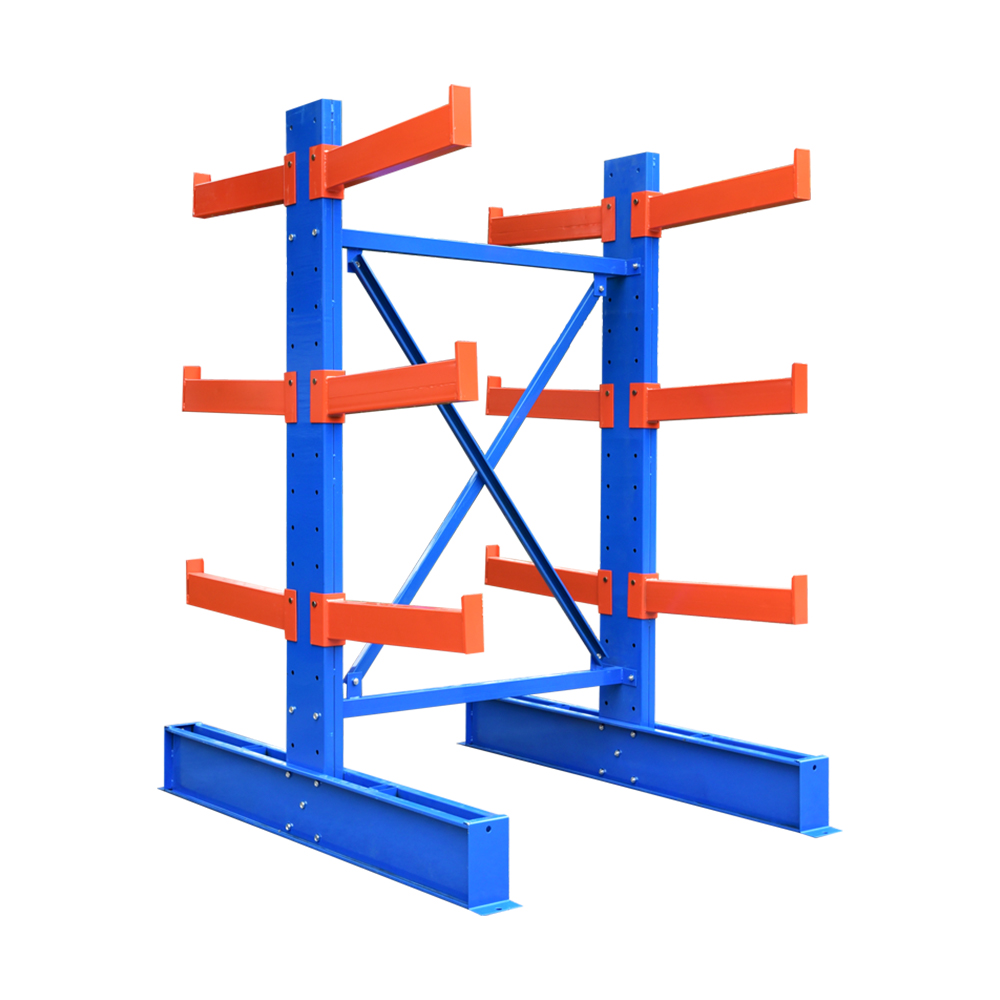

(1) Kolom- en armconfiguratie

De kern van elke draagarmstelling bestaat uit een verticale kolom, meestal verankerd aan een basisplaat die voor stabiliteit aan de vloer is bevestigd. Horizontale armen worden op vaste afstanden aan de kolom vastgeschroefd of gelast en steken naar buiten uit om individuele opslagniveaus te vormen. Omdat elke arm slechts aan één uiteinde wordt ondersteund, moet de erop geplaatste belasting, samen met de kolom, weerstand bieden aan de belasting buigkracht gemaakt langs de arm in plaats van recht naar beneden te worden gedragen door een voorste steunpaal, zoals bij rekken of palletstellingen. Door versteviging tussen kolommen, samen met een basis van de juiste maat, wordt deze buigkracht terug in de vloer verdeeld en blijft de hele constructie stabiel, zelfs als meerdere niveaus tegelijk worden belast. De afwezigheid van een voorkolom is wat draagarmstellingen hun open karakter geeft, maar het betekent ook dat armlengte, materiaaldikte en kolomafstand allemaal moeten worden afgestemd op het verwachte belastingspatroon.

De basisplaat en de verankeringsmethode zijn de moeite waard om te vermelden, omdat een vrijdragende kolom sterk afhankelijk is van de vloerverbinding om kantelen onder een offsetbelasting te voorkomen. Een basis die te klein is of slecht verankerd, kan ervoor zorgen dat de hele kolom onder belasting iets naar voren leunt, zelfs als het materiaal van de arm en de kolom zelf meer dan sterk genoeg is. Dit is de reden dat de installatierichtlijnen voor draagarmstellingen doorgaans een minimale basisvoetafdruk en een ankerboutpatroon specificeren in verhouding tot de kolomhoogte en de verwachte armbelasting, in plaats van de verankering als een bijzaak te laten.

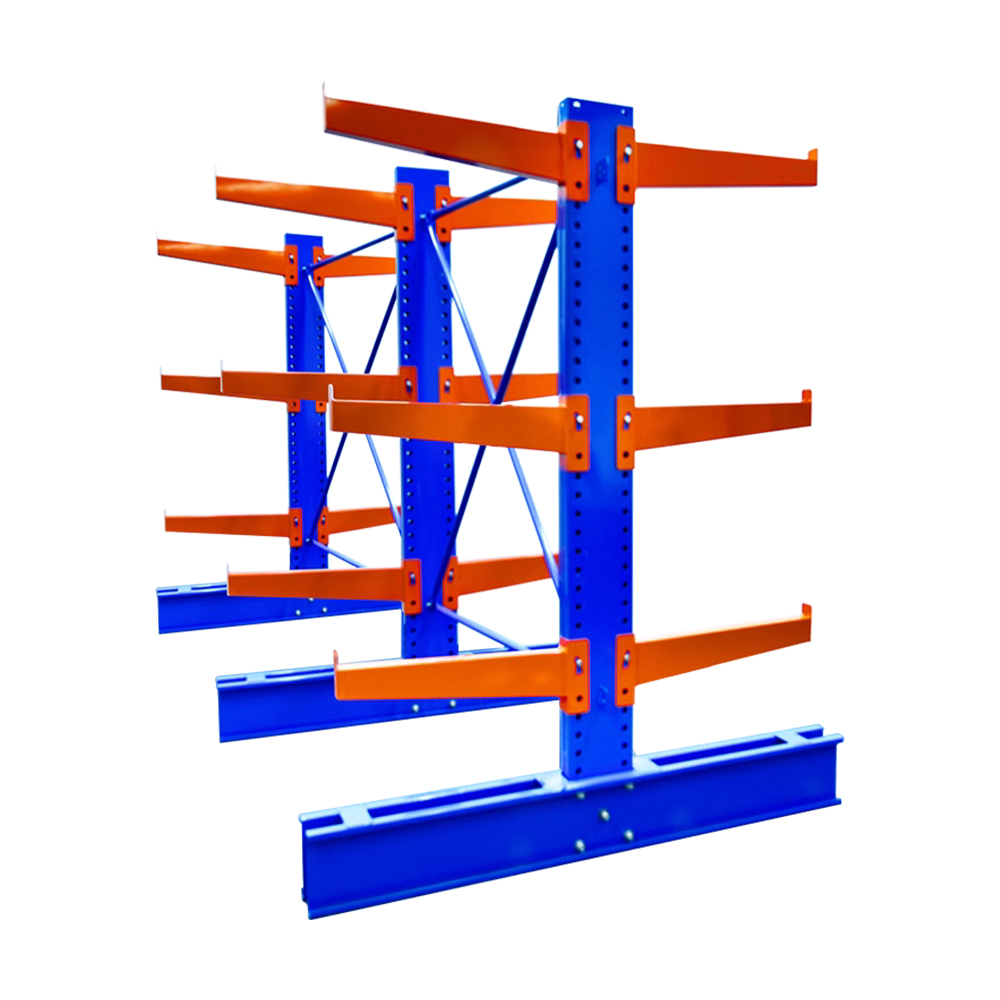

(2) Enkelzijdige en dubbelzijdige arrangementen

Draagarmstellingen worden over het algemeen gebouwd in een van de twee basisindelingen. Bij een enkelzijdige opstelling worden de armen slechts aan één kant van de kolomlijn geplaatst, wat goed werkt tegen een muur of langs de omtrek van een gebouw waar geen ruimte aan de andere kant beschikbaar is. Een dubbelzijdige opstelling strekt armen uit aan beide zijden van een gedeelde kolomlijn en vormt een gangpad dat vanuit beide richtingen kan worden geladen en gelost; deze indeling is gebruikelijk op grotere terreinen en distributiecentra waar een hogere opslagdichtheid nodig is binnen een beperkt vloeroppervlak. De keuze tussen de twee indelingen hangt doorgaans af van de beschikbare gebouwbreedte, de rijrichting van de vorkheftruck of kraan en of de voorraad tijdens de dagelijkse werkzaamheden vanaf één of beide zijden moet worden betreden.

Een dubbelzijdige lay-out verandert ook de manier waarop de kolom en de basis moeten worden ontworpen, omdat een gedeelde kolomlijn die de armen aan beide zijden ondersteunt, buigkrachten moet weerstaan ​​die in twee richtingen trekken in plaats van in één richting. In de praktijk betekent dit vaak dat dubbelzijdige cantileverinstallaties een zwaardere basisplaat en een grotere ankerafstand gebruiken dan een enkelzijdige uitvoering gebouwd volgens dezelfde bedrijfsklasse, ook al kunnen de afzonderlijke armen zelf identiek zijn.

3. Veel voorkomende typen draagarmstellingen en hun kenmerken

(1) Lichte belasting Draagarmstellingen

Draagarmstellingen voor licht gebruik worden over het algemeen gebouwd met stalen kolommen en armen van lichtere maat, geschikt voor kortere lengtes, dunnere profielen en lagere totale bundelgewichten. Deze classificatie is gebruikelijk in kleinere werkplaatsen, ijzerwarenwinkels en materiaalwerven waar artikelen zoals PVC-buizen, smalle randen en lichte profielen worden verwerkt, in plaats van grote structurele voorraad. Omdat er in deze omgevingen vaak veel omzet is, worden lichte draagarmstellingen meestal geconfigureerd met een kleinere armafstand om kleinere bundels georganiseerd te houden en gemakkelijk te scheiden op maat of type.

(2) Draagarmstellingen voor middelzwaar gebruik

Draagarmstellingen voor middelzwaar gebruik breiden hetzelfde open-frontprincipe uit naar een breder scala aan bundelgewichten en -lengtes, waardoor ze een gebruikelijke keuze zijn in algemene productiefabrieken en distributiepunten voor bouwmaterialen. Deze classificatie maakt doorgaans gebruik van matig versterkte armen en kolommen die gemengde ladingen kunnen dragen zonder de zwaardere versteviging die vereist is aan de bovenkant van het belastingsbereik. Veel faciliteiten kiezen voor middelzware draagarmstellingen wanneer de voorraad een brede mix aan artikelgroottes omvat in plaats van één enkele beperkte materiaalcategorie.

(3) Zwaar uitgevoerd Draagarmstellingen

Zwaar uitgevoerde draagarmstellingen zijn gebouwd met dikkere armen, versterkte kolommen en sterkere basisverbindingen ter ondersteuning van lange stalen staven, grote houten balken en dicht op elkaar gebundelde profielen. Deze classificatie wordt vaak aangetroffen in staalservicecentra, grote houtwerven en fabrieken waar aanzienlijke hoeveelheden lange grondstoffen worden opgeslagen in afwachting van verdere verwerking. Omdat de betrokken buigkrachten aan dit uiteinde van het bereik groter zijn, vereisen zware draagarmstellingen over het algemeen meer aandacht voor de basisverankering en kolomversteviging tijdens de installatie.

(4) Aanvullende configuraties

Naast deze drie algemene gebruiksklassen worden draagarmstellingen soms verder aangepast aan specifieke omgevingen, waaronder mobiele basissystemen die langs vloerrails bewegen om de gangpadruimte te comprimeren in faciliteiten met een lagere omzet, roestvrijstalen constructie voor schonere verwerkingsruimtes en koudebestendige afwerkingen voor opslag bij lage temperaturen. King Global Shelf produceert bijvoorbeeld draagarmstellingen voor dit bredere scala aan configuraties naast standaard taakclassificaties, waardoor een faciliteit meerdere opslagformaten vanuit één productieachtergrond kan betrekken in plaats van voor elke variatie afzonderlijke leveranciers te coördineren.

Bij het kiezen tussen deze configuraties gaat het zelden om het identificeren van één enkele superieure optie, omdat bij elke variant de kosten, complexiteit en vloeroppervlak anders worden afgewogen. Een faciliteit met een stabiele, voorspelbare omzet kan tot de conclusie komen dat een vaste, zware installatie de beste waarde op lange termijn biedt, terwijl een operatie die seizoensgebonden of fluctuerende inventaris verwerkt meer baat kan hebben bij een mobiel basissysteem dat de gangpadruimte laat comprimeren wanneer er minder armen actief zijn.

In het onderstaande diagram worden draagarmstellingen voor lichte, middelzware en zware lasten naast elkaar geplaatst op basis van een relatieve capaciteitsindex in plaats van vaste gewichtscijfers. Deze aanpak is nuttig omdat de werkelijke armcapaciteit altijd afhangt van de armlengte, de materiaaldikte en hoe gelijkmatig een belasting over de arm wordt verdeeld. Het bekijken van de drie dienstklassen op een gemeenschappelijke schaal illustreert nog steeds hoe het algemene capaciteitsbereik verschuift naarmate de structuur wordt versterkt voor zwaarder materieel. De horizontale balken strekken zich verder naar rechts uit naarmate de dienstclassificatie toeneemt, waardoor u snel een visueel beeld krijgt van waar elke classificatie zich bevindt ten opzichte van de andere. Voordat een specifieke arm- en kolomcombinatie wordt geselecteerd, kan deze algemene vergelijking als uitgangspunt dienen om te bepalen welke belastingklasse het beste past bij een bepaalde opslagvereiste.

Zoals u in de grafiek kunt zien, bezetten lichte draagarmstellingen het onderste deel van de relatieve index, wat hun ontwerp weerspiegelt voor kortere, lichtere en compactere artikelen die gedurende de dag vaak worden verwerkt. Middelzware draagarmstellingen bevinden zich in het midden van de weegschaal en vertegenwoordigen een configuratie die een breder scala aan bundelgewichten kan ondersteunen zonder dat de zwaardere kolomsecties nodig zijn die in de topclassificatie worden gebruikt. Zware draagarmstellingen strekken zich het verst uit langs de balk, wat overeenkomt met configuraties die zijn gebouwd met dikkere armen, versterkte kolommen en sterkere basisverbindingen om lange stalen staven, grote houten balken en dicht gebundelde materialen te kunnen verwerken. De relatieve positionering in de grafiek is niet bedoeld om een ​​exact gewichtscijfer voor een enkel product weer te geven, aangezien twee rekken in dezelfde gebruiksklasse nog steeds kunnen verschillen als er rekening wordt gehouden met de armlengte, de afstand en de verstevigingsdetails. In plaats daarvan is de vergelijking bedoeld om de algemene richting weer te geven waarin het draagvermogen beweegt als een draagarmstelling wordt gebouwd voor steeds zwaarder en langer materieel. In praktische termen zou een magazijn of tuin waar korte stukken en lichte profielen worden verwerkt doorgaans naar de onderkant van deze schaal kijken, terwijl een stalen distributiecentrum met lange stavenvoorraad naar de bovenkant zou kijken. Voorzieningen met gemengde inventaris combineren soms meer dan één dienstklasse binnen hetzelfde gangpad, waarbij lichtere items op armen worden geplaatst die volgens een lagere classificatie zijn gebouwd en versterkte secties worden gereserveerd voor de zwaarste bundels. Omdat het exacte cijfer dat de ene belastingklasse van de andere scheidt, per fabrikant en configuratie kan variëren, worden kopers aangemoedigd om de capaciteit op armniveau voor hun specifieke artikelafmetingen te bevestigen, in plaats van alleen op de naam van de belastingklasse te vertrouwen. Dit diagram is daarom het meest bruikbaar als oriëntatiehulpmiddel tijdens de vroege fase van de planning, voordat de armlengte, afstand en kolomhoogte definitief zijn voor een specifieke lay-out. Het begrijpen van deze relatieve positionering helpt ook bij het vergelijken van draagarmstellingen met andere opslagformaten die later in dit artikel worden besproken, omdat het duidelijk maakt waar elke belastingsklasse past binnen het bredere scala aan opslagoplossingen voor lange artikelen.

4. Belangrijkste kenmerken en voordelen van draagarmstellingsystemen

(1) Open toegang

Een van de meest praktische voordelen van draagarmstellingen is het ontwerp met open voorkant , waardoor de voorkolommen van gesloten stellingsystemen worden verwijderd en vorkheftrucks, kranen of handmatige handlingapparatuur rechtstreeks vanaf de open zijde kunnen naderen. Dit toegangspatroon is met name handig voor lange voorwerpen die niet verticaal in een smal vak kunnen worden gekanteld of getild zonder risico op schade of extra handelingen. Omdat het laden en lossen over de volledige lengte van het artikel kan plaatsvinden in plaats van via een beperkte opening, verkorten draagarmstellingen vaak de tijd die nodig is voor het plaatsen of ophalen van lange voorraad vergeleken met gesloten opslagformaten.

(2) Structurele sterkte en belastingverdeling

Draagarmstellingen zijn gebaseerd op speciaal ontworpen armen en kolommen die speciaal zijn ontworpen om de buigkrachten te beheersen die ontstaan wanneer een last op een steun met één uiteinde rust in plaats van op een frame met voor- en achterzijde. Basisplaten, vloerverankering en versteviging tussen kolommen dragen allemaal bij aan het stabiel houden van de constructie, zelfs wanneer meerdere niveaus tegelijkertijd met lang materiaal worden geladen. Deze structurele aanpak maakt het mogelijk dat lange stukken, zoals pijpen of hout over de volledige lengte, over meerdere armen kunnen worden opgeslagen zonder dat ze hoeven te worden doorgesneden, gebogen of verplaatst om in een kortere opslagruimte te passen.

(3) Configureerbare armafstand en optionele terrasplanken

Armen op een draagarmrek kunnen doorgaans langs de hoogte van de kolom worden verplaatst, waardoor de verticale afstand kan worden aangepast naarmate de artikeldiameter, bundelhoogte of opslagbehoeften in de loop van de tijd veranderen. Veel draagarmstellingen ondersteunen ook optionele terrasplanken of gaaspanelen die over de armen zijn geplaatst, waardoor een deel van de structuur wordt omgezet in vlakke plankruimte die geschikt is voor dozen of kleinere gepalletiseerde goederen. Deze flexibiliteit betekent dat een enkele cantilever rack-installatie vaak zowel lange grondstoffen als een kleinere gemengde voorraad kan ondersteunen binnen dezelfde footprint, wat vooral handig is in faciliteiten die geen aparte ruimte hebben voor twee verschillende racksystemen.

(4) Verminderde materiële schade en zichtbaarheid van de inventaris

Omdat lange voorwerpen op verschillende open steunpunten rusten in plaats van te worden gestapeld of in een kleine ruimte worden gepropt, verminderen draagarmstellingen over het algemeen de buig-, kras- en verbrijzelingsschade die kan optreden wanneer lange goederen rechtstreeks op de vloer worden gestapeld. Het open ontwerp houdt de voorraad ook over de volledige lengte zichtbaar, waardoor het voor het personeel gemakkelijker wordt om in één oogopslag de kwaliteit, maat of staat te identificeren in plaats van items eruit te moeten halen voor inspectie, wat op zijn beurt de tijd kan verminderen die wordt besteed aan het zoeken naar een specifieke lengte of profiel tijdens een drukke dienst.

In het onderstaande radardiagram worden draagarmstellingen, palletstellingen en standaardstellingen naast elkaar geplaatst op basis van vijf algemene kenmerken die vaak van invloed zijn op een opslagbeslissing. In plaats van een vaste technische beoordeling toe te kennen, is de voor elk systeem getekende vorm bedoeld als een algemene vergelijking op basis van hoe elk formaat doorgaans in de praktijk wordt gebruikt. Geschiktheid voor opslag van lange artikelen, ruimte-efficiëntie voor onregelmatige vormen, veelzijdigheid van gemengde inventaris, verstelbaarheid van arm of niveau en toegangssnelheid zijn de vijf referentiepunten die in deze vergelijking zijn gebruikt. Een grotere vorm in de richting van een bepaald punt suggereert dat het opslagformaat de neiging heeft relatief goed te presteren op dat gebied vergeleken met de andere twee getoonde formaten. Dit soort overzicht kan al vroeg in een project nuttig zijn, voordat een faciliteit genoegen neemt met één opslagformaat of besluit om meer dan één type binnen hetzelfde gebouw te combineren.

Als we naar de vorm van draagarmstellingen kijken, vallen de breedste punten op de geschiktheid voor opslag van lange artikelen, de verstelbaarheid van de armen en de toegangssnelheid, wat het open ontwerp aan de voorkant weerspiegelt en de mogelijkheid om armen op maat te maken voor een breed scala aan artikellengtes. Palletstellingen scoren in vergelijking doorgaans lager op de geschiktheid voor de opslag van lange artikelen, omdat gepalletiseerde baaien over het algemeen de afmetingen hebben van standaard palletvoetafdrukken in plaats van continue lange voorraad. Standaardrekken vertonen de kleinste vorm wat betreft geschiktheid voor lange artikelen en armverstelbaarheid, aangezien vaste plankniveaus voornamelijk zijn ontworpen voor dozen of kleinere uniforme artikelen in plaats van lang of onregelmatig materiaal. Wat betreft ruimte-efficiëntie voor onregelmatige vormen zitten draagarmstellingen en palletstellingen dichter bij elkaar, omdat beide systemen zijn gebouwd rond structurele kolommen die een aanzienlijke opslagdichtheid van vloer tot plafond ondersteunen. De veelzijdigheid van gemengde inventaris benadrukt een van de praktische sterke punten van draagarmstellingen, omdat er optionele vloerplanken over de armen kunnen worden toegevoegd om kleinere goederen in dozen op te bergen zonder dat een apart stellingsysteem nodig is. De toegangssnelheid is in deze vergelijking ook in het voordeel van cantilever racks, grotendeels omdat de configuratie met open voorkant het mogelijk maakt dat apparatuur direct nadert in plaats van naar een afgesloten ruimte te navigeren. Het is vermeldenswaard dat dit radardiagram algemene tendensen weerspiegelt in plaats van een vaste rangschikking die voor elke faciliteit geldt, aangezien een goed geplande lay-out van palletstellingen nog steeds zeer efficiënt kan zijn voor gepalletiseerde goederen, en rekken een praktische keuze blijven voor kleinere, uniforme artikelen. De vergelijking is het nuttigst als uitgangspunt wanneer een magazijn een mix van artikeltypen verwerkt en moet beslissen hoe de opslag moet worden verdeeld over draagarmsecties voor lange artikelen en andere rekformaten. In veel faciliteiten worden draagarmstellingen naast palletstellingen of rekken geïnstalleerd in plaats van ze volledig te vervangen, omdat elk formaat de neiging heeft een ander deel van de totale inventaris te bedienen. Het beoordelen van een dergelijk diagram naast de werkelijke artikelafmetingen en de verwerkingsapparatuur ter plaatse blijft een belangrijke stap voordat de magazijnindeling definitief wordt gemaakt.

5. Industrietoepassingen en typische gebruiksscenario's voor draagarmstellingen

(1) Bouwmaterialen- en houtwerven

Bouwmaterialenwerven en houtleveranciers behoren tot de meest voorkomende locaties voor draagarmstellingen, waar lange planken, structurele balken, pijpsecties en lijstwerk van de grond moeten worden gehouden en moeten worden geordend op maat of kwaliteit. Dankzij de open toegang aan de voorkant kunnen laders lange planken of pijpen rechtstreeks op de armen schuiven zonder ze door een afgesloten ruimte te hoeven manoeuvreren, wat vooral handig is wanneer materiaal arriveert in bulkzendingen die snel moeten worden gesorteerd.

(2) Metaal- en profielverwerking

Metaalbewerkings- en profielverwerkingsfaciliteiten maken vaak gebruik van draagarmstellingen om stalen staven, aluminium extrusies en andere lange grondstoffen op te slaan voor of na de bewerking. Omdat deze items over de hele lengte vaak zwaar en stijf zijn, helpt de draagconstructie met open armen het buigen of kromtrekken te voorkomen dat kan optreden wanneer lange metalen voorraad direct op de vloer wordt gestapeld of in een ondermaatse opslagruimte wordt geperst.

(3) Meubelproductie

Meubelfabrikanten vertrouwen vaak op draagarmstellingen om lange componenten op te slaan, zoals framemateriaal, gordijnrails en sierdelen die niet gemakkelijk op standaardrekken passen. Door deze componenten op open armen te houden in plaats van los op de vloer te stapelen, wordt het risico op kromtrekken verminderd en wordt het voor productiepersoneel gemakkelijker om tijdens de montage de juiste lengte of profiel te selecteren.

(4) Logistieke en distributiecentra

Logistieke en distributiecentra die lange vrachtartikelen, buizen of profielvormige goederen verwerken, installeren soms draagarmstellingen naast palletstellingen om het deel van hun voorraad te beheren dat niet past in een standaard palletoppervlak. In deze omstandigheden bestrijken draagarmstellingen doorgaans een kleiner maar nog steeds belangrijk deel van het totale opslagplan, en vormen ze eerder een aanvulling dan een vervanging van andere stellingformaten die al in gebruik zijn.

(5) Faciliteiten voor kunststof-, aluminium- en pijpextrusie

Op extrusie gebaseerde bewerkingen, waaronder fabrieken voor kunststoffen en aluminiumprofielen, genereren vaak ononderbroken stukken eindproduct direct vanaf de productielijn, en vrijdragende rekken die aan het einde van de lijn zijn geplaatst, maken het mogelijk dat vers geëxtrudeerde stukken worden geënsceneerd en gekoeld zonder te worden gebogen of opgerold. Omdat geëxtrudeerd materiaal gevoeliger kan zijn voor oppervlaktemarkering dan massief staafmateriaal, zijn armen in deze instellingen soms uitgerust met beschermende hoezen of opvulling om contactschade tijdens het opvoeren te verminderen.

Het onderstaande kolomdiagram geeft een algemeen, illustratief beeld van hoe het gebruik van cantilever-racks doorgaans over verschillende veel voorkomende industrieën is verdeeld. Deze cijfers zijn niet afkomstig uit één enkel formeel onderzoek, maar weerspiegelen in plaats daarvan brede patronen die gewoonlijk verband houden met de opslagbehoeften voor lange artikelen in verschillende sectoren. Bouwmaterialen en timmerhout, metaal- en profielverwerking, meubelproductie, logistiek en distributie, en verwerking van kunststoffen of aluminium worden als vijf representatieve categorieën gebruikt. Hogere kolommen duiden op industrieën waar draagarmstellingen vaker worden geassocieerd met opslag van lange artikelen, terwijl kortere kolommen sectoren vertegenwoordigen waar het formaat nog steeds van toepassing is, maar minder vaak voorkomt in vergelijking met de andere. Deze grafiek is bedoeld om een ​​algemeen beeld te geven van waar draagarmstellingen passen binnen een bredere industriële context en is niet bedoeld als een precieze uitsplitsing van de markt.

Bouwmaterialen en timmerhout vertegenwoordigen de hoogste kolom in deze illustratie, wat aansluit bij het veelvuldige gebruik van draagarmstellingen voor het opslaan van planken, balken, buizen en ander langwerpig bouwmateriaal op erven en distributiepunten. De metaal- en profielverwerking volgt op de voet en weerspiegelt hoe stalen staven, aluminium extrusies en gewalste of staafvormige grondstoffen gewoonlijk voor of na de bewerking op vrijdragende armen worden georganiseerd. De meubelproductie lijkt een middelgrote kolom, omdat veel meubelonderdelen, zoals lange rails, framemateriaal en sierdelen, profiteren van opslag aan de voorkant waardoor het materiaal recht blijft en gemakkelijk kan worden teruggehaald zonder herhaalde herpositionering. Logistieke en distributiecentra hebben in dit voorbeeld een iets kleiner aandeel, vooral omdat dergelijke faciliteiten vaak een bredere mix aan artikeltypen beheren, wat betekent dat draagarmstellingen doorgaans alleen het gedeelte met lange artikelen van hun totale opslag beslaan. Kunststof- en aluminiumverwerking komt hier als de kleinste kolom voor, maar dit betekent niet dat het formaat in die sector onbelangrijk is, maar alleen dat het een kleiner deel van de totale opslagbehoeften vertegenwoordigt vergeleken met de andere vier categorieën. In alle vijf categorieën is de onderliggende reden waarom draagarmstellingen verschijnen grotendeels dezelfde: items die te lang, te onregelmatig of te omvangrijk zijn voor standaard rekken of gepalletiseerde velden hebben een ondersteunende structuur nodig die hun eigen lengte veilig over meerdere open armen laat rusten. Faciliteiten die meer dan één van deze industriële kenmerken combineren, zoals een fabrikant die zowel metalen profielen verwerkt als meubelonderdelen assembleert, maken vaak gebruik van draagarmstellingen voor meer dan één deel van hun bedrijf. De relatieve afmetingen die in dit diagram worden weergegeven, kunnen aanzienlijk verschuiven van de ene faciliteit naar de andere, afhankelijk van het productievolume, het beschikbare vloeroppervlak en de specifieke mix van grondstoffen die ter plaatse worden verwerkt. Vanwege deze variabiliteit moet het diagram worden gelezen als een algemene oriëntatie en niet als een vaste regel voor elk magazijn of terrein. Het beoordelen van de manier waarop draagarmstellingen in vergelijkbare faciliteiten worden gebruikt, kan nog steeds een nuttig referentiepunt zijn bij het plannen van een nieuwe opslagindeling of het uitbreiden van een bestaande.

6. Hoe de armlengte zich verhoudt tot het laadvermogen

De armlengte is een van de meest invloedrijke factoren bij het bepalen hoeveel gewicht een draagarmarm veilig kan dragen, naast de materiaaldikte en kolomversterking. Omdat de armen slechts aan één uiteinde zijn vastgezet, vergroot het naar buiten strekken van die arm de armlengte buigende werking op het punt waar het de kolom raakt, zelfs als het totale gewicht dat op de arm wordt geplaatst hetzelfde blijft. Het begrijpen van deze relatie in algemene termen kan helpen bij het vergelijken van cantilever-rackconfiguraties of bij het beoordelen waarom fabrikanten een reeks armlengtes aanbieden in combinatie met verschillende versterkingsniveaus in plaats van één enkel universeel ontwerp.

Een handige manier om je dit voor te stellen is een duikplank: een springplank die verder over het water uitsteekt, buigt merkbaar meer onder het gewicht van dezelfde persoon dan een kortere plank die aan dezelfde basis is vastgeschroefd. Het plaatmateriaal is niet veranderd, alleen de afstand tussen het vaste uiteinde en de last, en de vrijdragende armen reageren in wezen op dezelfde manier op de lengte.

Het onderstaande lijndiagram illustreert een algemene technische relatie in plaats van een specifieke productspecificatie: naarmate de lengte van een vrijdragende arm toeneemt, heeft het relatieve draagvermogen dat deze veilig kan ondersteunen de neiging af te nemen, tenzij de arm en de kolom verder worden versterkt. Dit patroon volgt uit het basisgedrag van een vrijdragende ligger, waarbij een belasting die verder van het ondersteunde uiteinde wordt geplaatst een groter buigeffect creëert op het punt waar de arm de kolom raakt. De horizontale as groepeert de armlengte in vier algemene categorieën, gaande van kortere armen naar extra lange armen, terwijl de verticale as een relatieve belastingsindex weergeeft in plaats van een exact gewichtscijfer. De neerwaartse helling van de lijn is het belangrijkste aandachtspunt, omdat deze laat zien hoe de capaciteit neigt af te nemen naarmate de armlengte zich vanaf de kolom naar buiten uitstrekt. Deze relatie is een van de redenen waarom fabrikanten van draagarmstellingen een reeks armlengtes aanbieden in combinatie met verschillende kolom- en armdiktes in plaats van een enkele vaste configuratie.

Aan het kortere uiteinde van de horizontale as bevindt de relatieve belastingsindex zich op het hoogste punt, wat aangeeft hoe een kortere arm de belasting dichter bij de kolom plaatst en daardoor een kleiner buigeffect op het verbindingspunt creëert. In de richting van middellange armen begint de lijn naar beneden te hellen, wat aangeeft dat zelfs een bescheiden toename van de armlengte de hoeveelheid gewicht die de arm veilig kan dragen kan verminderen als de dikte en de kolomsterkte onveranderd blijven. De categorie met lange armen zet deze neerwaartse trend voort, wat illustreert waarom faciliteiten die langere voorraden opslaan, zoals verlengde pijpsecties of lange houten balken, doorgaans langere armen combineren met dikkere stalen secties of extra kolomversterking in plaats van simpelweg een lichtere arm uit te breiden. Aan het extra lange uiteinde van de as bereikt de relatieve index zijn laagste punt in deze illustratie, wat benadrukt waarom zeer lange overspanningen vaak vragen om zwaarder uitgevoerde vrijdragende rekconfiguraties, kleinere armafstanden langs de hoogte van de kolom, of extra versteviging tussen kolommen. Het is vermeldenswaard dat deze afname geen automatisch bewijs is dat een langere arm in absolute termen zwakker is, aangezien fabrikanten regelmatig de armdikte of kolomgrootte vergroten, specifiek om het extra buigeffect van een langere overspanning te compenseren. In plaats daarvan is de grafiek bedoeld om de onderliggende mechanische tendens weer te geven die moet worden aangepakt door middel van ontwerp, materiaalkeuze en versterking wanneer de armlengte toeneemt. Dit is ook de reden waarom het concentreren van een zware puntlast precies op de punt van een lange arm doorgaans meer spanning veroorzaakt dan het gelijkmatig verdelen van hetzelfde gewicht over de lengte ervan, een detail dat van belang is bij het plaatsen van buizen, staven of gebundelde profielen over de armen. Het selecteren van een geschikte dienstklasse, zoals eerder in dit artikel besproken, in combinatie met een passende armlengte is daarom een ​​gezamenlijke beslissing in plaats van twee afzonderlijke. Faciliteiten die van plan zijn om in de loop van de tijd steeds langer materiaal op te slaan, willen mogelijk ook rekening houden met verwachte toekomstige behoeften, aangezien het later upgraden van de armlengte meer ontwrichtend kan zijn dan er tijdens de initiële planning rekening mee te houden. Uiteindelijk versterkt deze relatie waarom de selectie van draagarmstellingen profiteert van het beoordelen van de werkelijke artikelafmetingen en verwachte belastingspatronen in plaats van het kiezen van een armlengte op basis van alleen een visuele schatting.

7. Selectiegids: de juiste cantilever-rackconfiguratie kiezen

Bij het selecteren van een geschikte draagarmstellingconfiguratie moet u doorgaans meerdere factoren samen beoordelen, in plaats van u te concentreren op één enkele meting. De afmetingen van het artikel, het verwachte laadgewicht, het beschikbare vloeroppervlak en de manier waarop materiaal wordt benaderd tijdens het laden en lossen zijn allemaal van invloed op de bedrijfsklasse, indeling en armafstand die goed zal werken voor een bepaalde faciliteit.

(1) Beoordeel het gewicht van de lading en de afmetingen van het artikel

Het uitgangspunt voor de meeste selecties van draagarmstellingen is een duidelijk beeld van wat er zal worden opgeslagen, inclusief de typische artikellengte, het gewicht en de dwarsdoorsnede, aangezien deze details bepalen of een configuratie voor licht, middelmatig of zwaar gebruik geschikt is. Faciliteiten die verwachten dat ze in de loop van de tijd verschillende artikelformaten zullen opslaan, willen misschien ook enige flexibiliteit in de armafstand plannen, in plaats van strikt te ontwerpen op basis van alleen de huidige voorraad.

(2) Bepaal de enkelzijdige of dubbelzijdige lay-out

Of een draagarmstelling enkelzijdig of dubbelzijdig moet zijn, hangt in het algemeen af van de beschikbare bouwbreedte en of materiaal vanuit één of beide richtingen toegankelijk moet zijn. Voorzieningen die langs een muur of gebouwomtrek zijn geplaatst, maken vaak gebruik van enkelzijdige opstellingen, terwijl open vloeroppervlakken met voldoende breedte aan beide zijden vaak dubbelzijdige indelingen gebruiken om de opslagdichtheid binnen hetzelfde vloeroppervlak te vergroten.

(3) Plan de armafstand en horizontale hoogten

De verticale armafstand moet over het algemeen worden gepland rond de hoogte of diameter van de items die worden opgeslagen, met voldoende ruimte tussen de niveaus om veilig plaatsen en ophalen mogelijk te maken met behulp van de beoogde handlingapparatuur. Faciliteiten die met verschillende artikelhoogtes werken, variëren soms de armafstand over verschillende secties van hetzelfde draagarmrek in plaats van overal een uniforme afstand te gebruiken.

(4) Houd rekening met de binnen- of buitenomgeving

Omdat bouwmaterialenwerven en soortgelijke voorzieningen vaak draagarmstellingen buiten opslaan, worden vaak beschermende coatings of gegalvaniseerde afwerkingen toegepast om de effecten van blootstelling aan weersinvloeden in de loop van de tijd te verminderen. Binneninstallaties kunnen daarentegen voorrang geven aan andere afwerkingen, afhankelijk van of de opslagruimte om schone verwerkingseisen of algemeen industrieel materiaal gaat. Leveranciers zoals King Global Shelf ondersteunen deze planningsfase doorgaans door de afmetingen van artikelen, verwachte laadpatronen en beschikbare vloeroppervlakte te beoordelen voordat ze een specifieke armlengte, kolomhoogte en taakclassificatie voor een bepaald project aanbevelen.

(5) Plan voor het vrijgeven van apparatuur

Omdat draagarmstellingen worden geladen vanaf een open voorkant in plaats van via een afgesloten vak, moet de gangpadbreedte vóór de installatie rekening houden met de draaicirkel en masthoogte van de gebruikte vorkheftrucks of kranen, en niet alleen met de lengte van de items die worden opgeslagen. Het onderschatten van deze ruimte is een veel voorkomende planningsfout, omdat het nog steeds moeilijk kan zijn om een ​​rek dat comfortabel op papier past veilig te laden als de apparatuur niet in positie kan manoeuvreren zonder herhaalde herpositionering.

8. Onderhouds- en veiligheidspraktijken voor draagarmstellingsystemen

Net als andere structurele stellingsystemen profiteren draagarmstellingen van routinematige aandacht om ervoor te zorgen dat ze gedurende hun hele levensduur veilig kunnen blijven functioneren. De volgende praktijken worden doorgaans aanbevolen in faciliteiten die afhankelijk zijn van draagarmstellingen voor de opslag van lange artikelen.

(1) Routinematige structurele inspectie

Door arm-kolomverbindingen, lassen en boutverbindingen regelmatig te controleren op buiging, barsten of losheid, kunnen vroegtijdige tekenen van spanning worden opgemerkt voordat deze zich ontwikkelen tot grotere structurele problemen. Dit is vooral belangrijk in faciliteiten waar vorkheftrucks of kranen dicht bij de open voorkant van het rek werken, omdat kleine schokken soms de uitlijning van de armen na verloop van tijd kunnen beïnvloeden.

(2) Belastingverdelingspraktijken

Door lange voorwerpen gelijkmatig over meerdere armen te verdelen, in plaats van zware puntbelastingen te concentreren nabij de punt van een enkele arm, wordt onnodige buigspanning bij de arm-kolomverbinding verminderd. Het gebruik van afstandhouders of stuwmateriaal tussen gestapelde lange voorwerpen kan ook helpen verschuiven en ongelijkmatige druk op de armen eronder te voorkomen.

(3) Milieu- en corrosieoverwegingen

Draagarmstellingen die buitenshuis worden opgeslagen, zoals die worden gebruikt op bouwmaterialenwerven, moeten periodiek worden gecontroleerd op tekenen van oppervlaktecorrosie, vooral in vochtige of kustklimaten waar beschermende coatings sneller kunnen slijten. Draagarmstellingen voor binnenshuis die in schonere verwerkingsomgevingen worden gebruikt, kunnen zich in plaats daarvan richten op het vrijhouden van oppervlakken van resten die de plaatsing van de lading of de zichtbaarheid van structurele componenten kunnen beïnvloeden.

(4) Bewustwording van de machinist en omgangspraktijken

Omdat draagarmstellingen worden geladen vanaf een open voorkant in plaats van via een afgesloten laadruimte, profiteren vorkheftruck- en kraanmachinisten van specifieke training over oploophoeken en plaatsing van de lading om contact met armen of kolommen tijdens het laden te vermijden. Duidelijke etikettering van taakclassificaties en maximale armafstand kunnen operators ook helpen om op de juiste manier met materiaal om te gaan in verschillende secties van dezelfde installatie.

(5) Documentatie en laadgegevens

Door eenvoudig de nominale bedrijfsklasse, armlengte en datum van de laatste inspectie van elke installatie bij te houden, kunnen faciliteiten bijhouden wanneer een sectie mogelijk opnieuw moet worden geïnspecteerd, vooral omdat personeel en apparatuur in de loop van de tijd veranderen. Dit soort documentatie maakt het ook gemakkelijker om te bevestigen dat een voorgestelde lading nog steeds binnen de oorspronkelijke ontwerpparameters valt voordat nieuwe of zwaardere inventaris aan een bestaand stellinggedeelte wordt toegevoegd.

9. Veelgestelde vragen over draagarmstellingen

(1) Welke soorten artikelen worden doorgaans opgeslagen op draagarmstellingen?

Draagarmstellingen worden over het algemeen gebruikt voor lange, omvangrijke of onregelmatig gevormde artikelen zoals buizen, hout, stalen staven, aluminium profielen en opgerold of gebundeld materiaal dat niet gemakkelijk op standaardstellingen of gepalletiseerde stellingen past. Optionele terrasplanken kunnen dezelfde installatie ook uitbreiden om kleinere goederen in dozen naast deze langere items te plaatsen.

(2) Wat is het verschil tussen enkelzijdige en dubbelzijdige draagarmstellingen?

Enkelzijdige draagarmstellingen plaatsen armen aan slechts één zijde van de kolomlijn en komen vaak voor tegen muren of omtrek van gebouwen, terwijl dubbelzijdige draagarmstellingen armen aan beide zijden van een gedeelde kolomlijn uitstrekken om een ​​gangpad te vormen dat vanuit beide richtingen toegankelijk is. Dubbelzijdige lay-outs vereisen over het algemeen een zwaardere basis en kolom om weerstand te bieden aan buigkrachten die in twee richtingen trekken.

(3) Kunnen draagarmstellingen buitenshuis worden gebruikt?

Veel draagarmstellingen worden buitenshuis gebruikt, vooral op bouwmaterialenwerven en houtopslagplaatsen, vaak met beschermende coatings of gegalvaniseerde afwerkingen die ervoor zorgen dat de structuur na verloop van tijd bestand blijft tegen weersinvloeden. Periodieke corrosiecontroles worden nog steeds aanbevolen, zelfs als er beschermende afwerkingen zijn aangebracht.

(4) Hoe wordt de juiste gebruiksklasse voor een draagarmstelling bepaald?

De belastingclassificatie is over het algemeen gebaseerd op het verwachte gewicht, de lengte en de dwarsdoorsnede van de items die worden opgeslagen, samen met hoe die belasting over de armen wordt verdeeld, in plaats van op een enkele vaste maat. Faciliteiten die in de toekomst een grotere of langere voorraad verwachten, plannen vaak vanaf het begin wat extra capaciteitsmarge.

(5) Kunnen draagarmstellingen worden gecombineerd met andere stellingsystemen in dezelfde faciliteit?

Veel magazijnen en werven installeren draagarmstellingen naast palletstellingen of standaardstellingen, waarbij elk formaat wordt gebruikt voor het gedeelte van de inventaris dat geschikt is om binnen hetzelfde gebouw te worden verwerkt. Deze gecombineerde aanpak is gebruikelijk overal waar een faciliteit zowel lange, onregelmatige voorraden als standaard dozen of gepalletiseerde goederen beheert.

(6) Biedt King Global Shelf ondersteuning bij het plannen van een draagarmstellingindeling?

King Global Shelf biedt lay-outadvies als onderdeel van de productieachtergrond van draagarmstellingen, waarbij de afmetingen van de artikelen en het beschikbare vloeroppervlak worden beoordeeld om vóór de installatie de geschikte armlengte, kolomhoogte en belastingsclassificatie te helpen bepalen. In dit overleg wordt doorgaans ook besproken of een enkelzijdige of dubbelzijdige configuratie het beste past bij de beschikbare gebouwbreedte.
