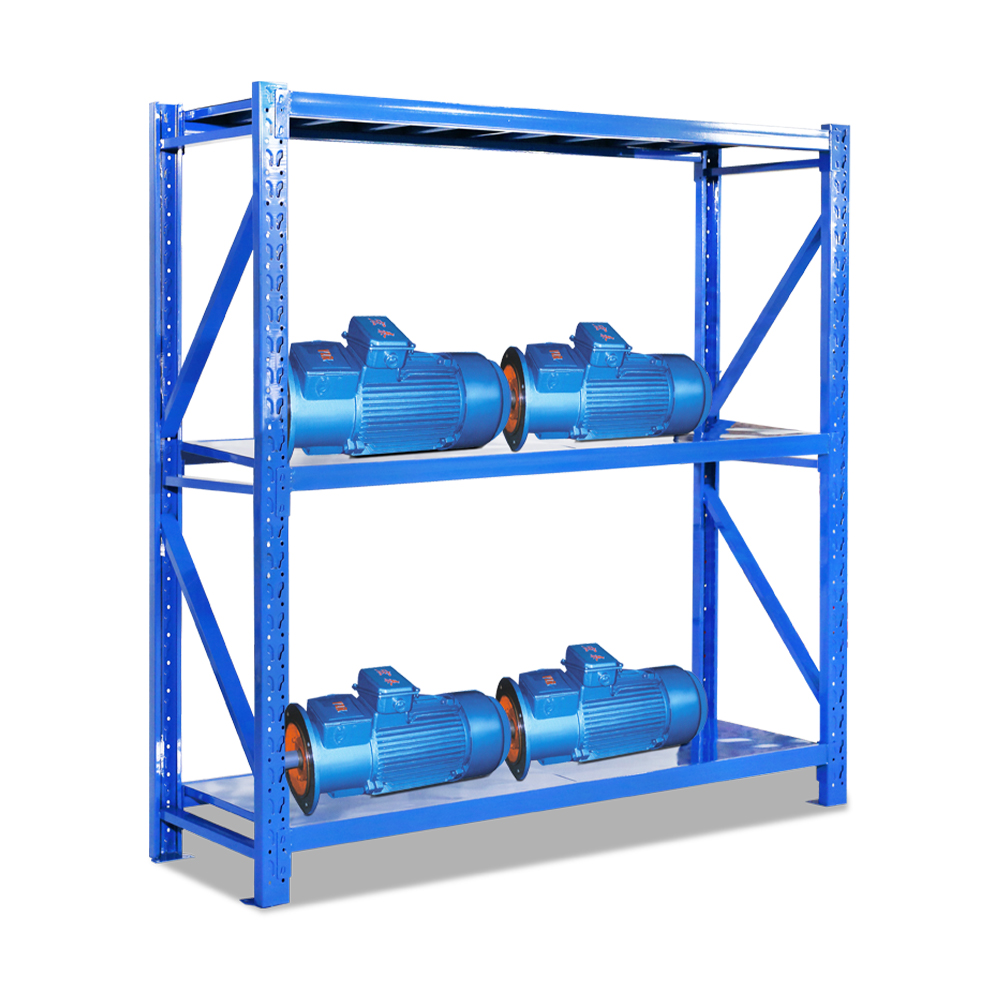

1. Overzicht magazijnrek en industrieel opslagrek

A magazijn rek is een structureel opslagsysteem opgebouwd uit verticale frames, horizontale balken en dragende verbindingen waarmee goederen op meerdere niveaus boven de vloer kunnen worden georganiseerd. Een industrieel opslagrek breidt ditzelfde principe uit naar zwaardere omgevingen zoals distributiecentra, productiefabrieken en koelopslagfaciliteiten, waar pallets, dozen of lange artikelen veilig moeten worden gestapeld terwijl de gangpaden open blijven voor vorkheftrucks en orderverzamelaars. De kernfunctie van zowel een magazijnstelling als een industriële opslagstelling is het omzetten van ongebruikte verticale ruimte in bruikbare opslagcapaciteit, waardoor de benodigde voetafdruk per palletpositie direct wordt verkleind. Omdat deze systemen zijn vervaardigd uit koudgevormd of warmgewalst staal, kan een goed ontworpen magazijnrek meerdere tonnen verdeelde belasting over elk balkniveau dragen zonder overmatige doorbuiging.

Naast de brutocapaciteit heeft een goed geplande lay-out van industriële opslagrekken ook invloed op de orderverzamelsnelheid, de voorraadnauwkeurigheid en de veiligheid op de werkplek, omdat configuraties met smalle of brede gangpaden veranderen hoe snel personeel voorraadopslageenheden kan lokaliseren en ophalen. Het selecteren van de juiste magazijnstellingstijl hangt daarom af van de palletafmetingen, het vorkheftrucktype, de plafondhoogte en de omloopsnelheid van de opgeslagen goederen, en niet van één universeel ontwerp. Rackconfiguratie heeft een direct en meetbaar effect op zowel de opslagdichtheid als de dagelijkse doorvoer Daarom wordt vóór de installatie meestal een professionele lay-outplanning aanbevolen. In de rest van dit artikel worden de algemene structurele typen besproken die beschikbaar zijn in deze categorie, wordt uitgelegd hoe elk type presteert onder belasting, wordt hun opslaggedrag vergeleken met eenvoudige datavisuals en worden praktische selectie- en onderhoudsrichtlijnen voor faciliteitsmanagers geschetst.

2. Veel voorkomende soorten industriële opslagreksystemen

Industriële opslagreksystemen worden over het algemeen gegroepeerd op basis van de manier waarop pallets worden bereikt en hoe het frame omgaat met diepte versus hoogte. De vier onderstaande configuraties dekken de meeste algemene magazijnbehoeften, van snel orderverzamelen tot seizoensopslag in bulk.

(1) Selectief palletrek

Selectieve palletstelling is het meest gebruikte magazijnstellingformaat omdat iedere palletpositie direct vanuit het gangpad toegankelijk is. Balken worden op verstelbare hoogte vastgeschroefd of vastgeklikt in rechtopstaande frames, zodat de lay-out opnieuw kan worden geconfigureerd als de productafmetingen veranderen. Dit type is geschikt voor activiteiten met veel verschillende voorraadeenheden en een gemiddelde tot hoge pickfrequentie, omdat vorkheftrucks geen andere pallets hoeven te verplaatsen om een ​​specifieke positie te bereiken.

(2) Inrijrek

Met een drive-in rack worden de meeste gangpaden verwijderd doordat de vorkheftruck de rackstructuur zelf kan betreden, waardoor pallets worden opgeslagen op rails die van voren naar achteren lopen. Deze industriële opslagrekstijl ruilt selectiviteit in voor dichtheid, waardoor het geschikt is voor faciliteiten met grote volumes van een beperkt aantal producten, zoals bulkgrondstoffen of seizoensvoorraden met een lage omzet.

(3) Vrijdragend rek

Draagarmrek maakt gebruik van armen die zich uitstrekken vanaf een enkele verticale kolom in plaats van omsloten vakken, waardoor het geschikt is voor lange of onregelmatig gevormde voorwerpen zoals buizen, hout of stalen staven. Omdat er geen voorkolommen zijn die de lading blokkeren, kunnen met dit type magazijnstelling artikelen van verschillende lengtes zonder obstakels vanaf beide zijden worden geladen en gelost.

(4) Palletstroomrek

Palletdoorrolstelling maakt gebruik van zwaartekrachtrollen op een schuine baan, zodat pallets die aan de achterkant zijn geladen automatisch naar voren bewegen als de voorste pallet wordt verwijderd. Dit industriële opslagrekontwerp ondersteunt first-in-first-out-rotatie, wat voordelen oplevert voor faciliteiten die bederfelijke goederen of producten verwerken met vervaldata die een strikte voorraadrotatie vereisen.

3. Structurele principes achter het ontwerp van magazijnstellingen

Elk magazijnrek is afhankelijk van een klein aantal structurele principes, ongeacht de stijl. Staanderframes dragen de verticale belasting naar beneden naar basisplaten die aan de vloer zijn verankerd, terwijl horizontale balken de palletlast naar de staanders overbrengen via connectorsloten of boutverbindingen. De afstand tussen de rechtopstaande kolommen, bekend als de vakbreedte, bepaalt hoeveel belasting elk balkniveau moet overspannen, dus bredere vakken vereisen over het algemeen dikkere balkprofielen om overmatig buigen te voorkomen. Diagonale en horizontale verstevigingen tussen de voorste en achterste staanders houden het frame stijf tegen zijwaartse bewegingen, wat vooral belangrijk wordt in seismische zones of waar vorkheftrucks vaak in contact komen met de constructie.

Het staal dat in een industrieel opslagrek wordt gebruikt, wordt doorgaans koudgevormd tot C-vormige of doosvormige profielen, omdat deze vorm een ​​hoge sterkte biedt in verhouding tot het materiaalgewicht. Oppervlaktebehandeling, meestal poedercoating of thermisch verzinken, beschermt het staal tegen corrosie, wat vooral relevant is in koelhuizen of kustfaciliteiten met een hoge luchtvochtigheid. Het draagvermogen wordt altijd bepaald door het zwakste punt in het systeem , of dat nu de balk, de staander of de connector is, dus een magazijnrek moet altijd worden beoordeeld als een compleet geheel en niet alleen op basis van de sterkte van individuele componenten.

4. Vergelijking van opslagcapaciteit tussen racktypen

Voordat u onderstaande grafiek bekijkt, is het nuttig om te begrijpen wat de opslagdichtheid feitelijk meet in een magazijncontext. Opslagdichtheid verwijst naar het aantal palletposities dat op een bepaald vloeroppervlak past, zodra er rekening wordt gehouden met de gangpadruimte. Selectieve palletstellingen hebben de neiging om aan de onderkant van de dichtheid te zitten omdat elke pallet zijn eigen toegankelijke gangpad nodig heeft, terwijl drive-in racks aan de hogere kant zitten omdat vorkheftrucks zich in de rekstructuur zelf verplaatsen. De dichtheid van draagarmstellingen is sterk afhankelijk van de lengte van de opgeslagen artikelen en niet van het aantal pallets. Daarom wordt deze in de praktijk anders gemeten. Een palletdoorrolstelling valt tussen de twee uitersten in, omdat het de opslagbanen comprimeert, maar aan beide uiteinden nog steeds gangpaden voor laden en lossen vereist. Het onderstaande diagram geeft een algemene vergelijking weer van de relatieve opslagdichtheid over de vier eerder besproken veelvoorkomende configuraties, uitgedrukt als een index in plaats van een exact cijfer, aangezien de werkelijke dichtheid altijd afhangt van de afmetingen van het gebouw en de productgrootte.

Deze vergelijking met horizontale balken laat zien waarom inrijstellingen het hoogst scoren op de dichtheidsindex, omdat het verwijderen van gangpaden tussen baaien veel meer palletposities per vierkante meter mogelijk maakt dan een gangpadafhankelijke indeling. Selectieve palletstellingen scoren het laagst op het gebied van dichtheid, maar dit wordt verwacht, omdat hetzelfde ontwerp met open gangpaden dat de dichtheid beperkt, op elk moment volledige toegang tot elke pallet biedt. Het palletdoorrolrek bevindt zich in het midden van het assortiment en weerspiegelt het compromis tussen compacte opslag in de rijbaan en de gangpadruimte die nog steeds nodig is aan de laad- en loszijden. Draagarmstellingen worden getoond met een opmerking die aangeeft dat de index gebaseerd is op lengte in plaats van op pallets, aangezien lange artikelen zoals buizen of hout niet passen in het standaard palletpositiemodel dat voor de andere drie typen wordt gebruikt. Lezers die de aankoop van een magazijnstelling beoordelen, moeten dit diagram beschouwen als een algemene planningsreferentie en niet als een nauwkeurige berekening, omdat de feitelijk haalbare dichtheid altijd afhangt van de plafondhoogte, de gangpadbreedtevoorschriften en de draaicirkel van de vorkheftruck in de specifieke faciliteit. In de praktijk combineren veel industriële opslagrekinstallaties meer dan één van deze typen in verschillende zones van hetzelfde magazijn, waarbij gebruik wordt gemaakt van selectieve rekken in de buurt van snel bewegende verzamelgebieden en rekken met een hogere dichtheid voor bulk- of reservevoorraden.

5. Gedrag van draagvermogen over verschillende liggerniveaus

Als u begrijpt hoe de laadcapaciteit over de hoogte van een magazijnstelling verandert, kunt u algemene ontwerp- en veiligheidsrichtlijnen verklaren. In de meeste reksystemen kan het laagste balkniveau, ook wel het vloerniveau genoemd, vaak een hogere belasting dragen dan de bovenste niveaus, omdat het totale frame minder kantelmoment ondervindt nabij de basis. Naarmate de liggerniveaus stijgen, wordt het draagvermogen doorgaans naar beneden aangepast om het zwaartepunt van de opgeslagen goederen lager te houden en de spanning op het rechtopstaande frame bij zijdelingse beweging te verminderen. Dit is eerder een algemene technische tendens dan een vaste regel voor elk industrieel opslagrek, aangezien de werkelijke capaciteit altijd afhangt van het specifieke frame, het balkprofiel en de gebruikte vakconfiguratie. Het onderstaande lijndiagram illustreert deze algemene neerwaartse trend in de toegestane belasting naarmate het liggerniveau toeneemt, waarbij gebruik wordt gemaakt van een geïndexeerde schaal in plaats van een specifiek gewichtscijfer, aangezien de werkelijke capaciteit altijd moet worden bevestigd aan de hand van de specificaties van de fabrikant en het rekbelastingplaatje voor een bepaalde installatie.

Dit lijndiagram toont een consistente neerwaartse helling vanaf het maaiveld naar het niveau van de bovenste balk, wat een gemeenschappelijk patroon weerspiegelt dat te zien is in veel magazijnstellinginstallaties in plaats van een waarde die zonder uitzondering op elk project van toepassing is. De steilste enkele val treedt meestal op tussen het eerste en tweede niveau, grotendeels omdat de basisverbinding en verankering op vloerniveau extra weerstand bieden tegen kantelen die de bovenste niveaus niet delen. Naarmate het bundelniveau verder toeneemt, wordt het tempo van de daling over het algemeen geleidelijker, omdat de resterende structurele factoren, zoals de doorbuigingslimieten van de bundel, de overheersende zorgen beginnen te domineren. Facilitair personeel moet altijd zwaardere pallets op lagere niveaus plaatsen en lichtere pallets hogerop wanneer de specifieke rekbelastingplaat deze flexibiliteit toestaat, aangezien deze praktijk de algehele structuur dichter bij de ontwerpaannames houdt. Deze algemene trend verklaart ook waarom veel industriële opslagreksystemen voor elk balkniveau een afzonderlijk draagvermogenplaatje tonen in plaats van een enkel capaciteitscijfer voor het hele frame. Magazijnbeheerders die de plaatsing van inventaris plannen, moeten altijd de specifieke documentatie van de stellingfabrikant voor het geïnstalleerde systeem raadplegen, aangezien de veldbreedte, de staandermaat en het balkprofiel allemaal van invloed zijn op de mate waarin de capaciteit feitelijk afneemt met de hoogte.

6. Racktypen vergelijken op basis van belangrijke prestatiefactoren

Bij het kiezen tussen racktypen gaat het zelden om een enkele factor, zoals de dichtheid alleen, omdat toegankelijkheid, complexiteit van de installatie en geschiktheid voor onregelmatige belastingen allemaal van belang zijn, afhankelijk van de operatie. Een radarvergelijking is hier nuttig omdat hierdoor meerdere factoren samen kunnen worden bekeken in plaats van één voor één. In het onderstaande diagram worden selectieve palletstellingen, inrijstellingen en palletdoorrolstellingen vergeleken op basis van vier algemene factoren: opslagdichtheid, toegankelijkheid van de pallets, eenvoud van installatie en geschiktheid voor voorraadrotatie. Draagarmstellingen worden buiten deze specifieke vergelijking gelaten omdat de gebruikssituatie, lange of onregelmatige artikelen, zo anders is dan op pallets gebaseerde opslag dat een directe vergelijking per factor niet zinvol zou zijn. Lezers moeten de vorm van elke lijn beschouwen als indicatief voor de relatieve sterke punten en afwegingen in plaats van als een precieze numerieke meting, aangezien de prestaties in de praktijk altijd afhangen van de specifieke lay-out van de faciliteit.

Het radardiagram maakt duidelijk dat geen enkel racktype elke factor domineert, en dat is precies de reden waarom faciliteitsplanning meestal gepaard gaat met afwegingen in plaats van één beste antwoord. Het selectieve palletrek heeft qua dichtheid de kleinste totale vorm, maar reikt het verst qua toegankelijkheid en installatiegemak, wat de eenvoudige, vastgeschroefde constructie en volledige toegang tot elke positie weerspiegelt. Het inrijrek strekt zich het verst uit op de dichtheidsas, maar trekt naar binnen vanwege de toegankelijkheid, omdat alleen de voorste pallet in elke baan kan worden bereikt zonder ander materiaal te verplaatsen. Het palletdoorrolrek bevindt zich op de meeste punten tussen de andere twee, maar strekt zich met name uit op de rotatie-as, omdat het door de zwaartekracht gevoede ontwerp op natuurlijke wijze de first-in-first-out-beweging ondersteunt zonder extra inspanning van het personeel. Dit soort multifactoriële visie is vooral handig tijdens de vroege planningsfase van een industrieel opslagrekproject, omdat het een faciliteitsmanager helpt af te wegen welke afwegingen het belangrijkst zijn voor zijn specifieke productmix. Geen enkele rackconfiguratie is universeel superieur , en de juiste keuze hangt af van hoe een faciliteit de pickfrequentie, productomzet en beschikbare vloeroppervlakte in evenwicht houdt.

7. Toepassingsscenario's en selectierichtlijnen

De selectie van magazijnstellingen begint doorgaans met drie vragen: hoeveel verschillende producten moeten worden opgeslagen, hoe vaak wordt elke pallet betreden en wat zijn de fysieke afmetingen van de goederen. Distributiecentra met een groot aantal SKU's en frequente picking geven doorgaans de voorkeur aan selectieve palletstellingen vanwege de volledige toegankelijkheid. Faciliteiten waar grote volumes van een klein aantal producten worden opgeslagen, zoals magazijnen voor dranken of grondstoffen, neigen vaak naar drive-in racks om de dichtheid te maximaliseren. Bij koude opslag wordt vaak een palletdoorrolstelling gecombineerd met strikte rotatievereisten, omdat het behoud van de productversheid afhangt van een consistente first-in-first-out-beweging. Draagarmstellingen zijn over het algemeen gereserveerd voor lange of vreemd gevormde artikelen die niet op een standaard manier kunnen worden gepalletiseerd, zoals meubelpanelen, buizen of geëxtrudeerde profielen.

De onderstaande tabel vat typische toepassingsscenario's samen met de primaire selectiefactor voor elk type industriële opslagrek, die kan dienen als snelle referentie tijdens de vroege planning van de faciliteit.

Naast het racktype moet bij de selectie ook rekening worden gehouden met de plafondafstand, de plaatsing van de sprinkler, de vloerbelasting en de draaicirkel van de vorkheftruckapparatuur die al in gebruik is in de faciliteit. Shanghai King Global Shelf Co., Ltd. werkt samen met logistieke en magazijnbeheerders om deze variabelen af ​​te stemmen op lay-outtekeningen voordat een specifieke magazijnrekconfiguratie wordt aanbevolen, omdat een ontwerp dat bouwbeperkingen negeert, knelpunten kan creëren, zelfs als het rek zelf goed is ontworpen. Faciliteiten die toekomstige groei verwachten, kunnen ook profiteren van modulaire selectieve racksecties die opnieuw kunnen worden geconfigureerd als de productmix of het volume in de loop van de tijd verandert, in plaats van een systeem met een vaste diepte dat later moeilijker aan te passen is.

8. Onderhoudsrichtlijnen voor betrouwbaarheid op lange termijn

Routine-inspectie vormt de basis voor een veilige werking van magazijnstellingen gedurende de levensduur ervan. Bij visuele controles moet worden gekeken naar verbogen balken, beschadigde rechtopstaande kolommen, ontbrekende veiligheidsclips en niet goed uitgelijnde basisplaten, aangezien zelfs kleine impactschade door contact met een vorkheftruck het effectieve draagvermogen van een sectie kan verminderen. Veel faciliteiten plannen op gezette tijden een gedocumenteerde inspectie, aangevuld met informele dagelijkse observatie door magazijnpersoneel dat al door de gangpaden loopt. Beschadigde onderdelen moeten buiten gebruik worden gesteld en worden vervangen in plaats van ter plekke gerepareerd, omdat gebogen staal zelfs na het rechttrekken niet op betrouwbare wijze terugkeert naar zijn oorspronkelijke sterkte.

De vloerverankering moet ook periodiek worden gecontroleerd, omdat herhaalde trillingen of kleine zettingen van de vloer na verloop van tijd de bouten van de basisplaat kunnen losmaken. Het vrijhouden van gangpaden en het handhaven van de juiste vergrendeling tussen balk en staander zijn van cruciaal belang voor veilig langdurig gebruik van elk industrieel opslagrek. Faciliteiten moeten ook bevestigen dat het huidige gewicht en de afmetingen van de pallet nog steeds overeenkomen met de oorspronkelijke rekontwerpspecificaties, aangezien productveranderingen in de loop van de tijd een systeem geleidelijk voorbij het beoogde gebruik kunnen duwen zonder dat een duidelijk enkel incident de verschuiving veroorzaakt. Als fabrikant met ervaring op het gebied van thuisrekken, industriële heavy-duty rekken en magazijnoptimalisatiesystemen sinds 2010, ontwerpt Shanghai King Global Shelf Co., Ltd. zijn magazijnrekken en industriële opslagrekproducten met consistente kwaliteitscontrole en biedt begeleiding om klanten te helpen bij het plannen van configuraties die geschikt zijn voor hun specifieke opslag- en handlingbehoeften op binnenlandse en buitenlandse markten.

9. Veelgestelde vragen

(1) Wat is het verschil tussen een magazijnstelling en een gewone stelling

Een magazijnrek is ontworpen voor palletladingen en zwaar verdeeld gewicht over grote overspanningen, terwijl standaardstellingen over het algemeen zijn ontworpen voor met de hand geladen dozen of kleinere artikelen die rechtstreeks op plankpanelen worden geplaatst.

(2) Hoe wordt het juiste type industriële opslagrek gekozen voor een faciliteit?

De keuze hangt doorgaans af van het aantal verschillende producten dat is opgeslagen, hoe vaak pallets moeten worden betreden, de afmetingen van de goederen en de beschikbare plafondhoogte en gangpadbreedte in het gebouw.

(3) Kunnen verschillende typen stellingen in hetzelfde magazijn worden gecombineerd?

Ja, veel faciliteiten maken gebruik van selectieve palletstellingen in de buurt van actieve verzamelzones en formaten met een hogere dichtheid, zoals drive-in- of palletdoorrolstellingen voor bulk- of reserveopslag binnen hetzelfde gebouw.

(4) Hoe vaak moet een magazijnstelling worden geïnspecteerd

De meeste faciliteiten combineren voortdurende informele observatie door magazijnpersoneel met een geplande gedocumenteerde inspectie, waardoor beschadigde componenten zoals verbogen balken of losse basisplaten kunnen worden geïdentificeerd en vervangen voordat ze de structurele prestaties beïnvloeden.

(5) Blijft de draagkracht van het rek op elk balkniveau hetzelfde?

Nee, de toegestane belasting neemt gewoonlijk af bij hogere liggerniveaus als gevolg van een groter kantelmoment en stabiliteitsoverwegingen. Daarom moet het specifieke lastplaatje voor elk niveau altijd worden gecontroleerd voordat pallets worden geplaatst.
